Владельцы роутеров от производителя Микротик часто встречаются со многими проблемами при попытках наладить параметры и функции маршрутизатора. Дело в том, что девайсы этой марки отличаются по многим составляющим. Предложенные инструкции подойдут для устранения неполадок в устройстве, как дома, так и в офисе.

Подключаем к ПК

Для подключения устройства к сети требуется:

1. подключить блок питания (power supply) к разъему под названием Power;
2. расположенному на обратной стороне коробки;
3. далее необходимо подсоединить шнуры проводов:

Вход в веб – настройки

Роутеры от Микротик имеют существенные отличия в IP-адресе от своих конкурентов, так что для задания параметров и подключения к Интернет-сети следует запустить браузер и ввести в поисковую строку IP«192.168.88.1» без кавычек. Маршрутизатор данного типа можно настроить как через софт от производителя, так и через веб-панель.

Чтобы войти в меню веб-настроек, нужно:

Чтобы установить связь через программу Winbox следует:

Большинство пользователей из двух возможных вариантов – веб-панель или софт производителя – выбирает как раз последний.

Сброс настроек

Иногда возникают ситуации, когда обнаруживаются проблемы с подключением к сети и пользователю приходится сбрасывать параметры настроек. На начальном этапе настройщик также может прибегнуть к этому действию, если он поменял пароль доступа и забыл его. Функция восстановления дает возможность вернуться к заводским параметрам.

Возврат выполняется как программным способом через изменение соответствующих данных, так и техническим – удерживая кнопку «Reset», находящуюся на оборотной стороне коробки аппарата.

Для этого нужно:

После перезагрузки аппарат вернется к первичной конфигурации. Сброс настроек произведен.

Настройки Интернет

Настройка Интернет-подключения состоит из целого ряда этапов. Обо всем по порядку.

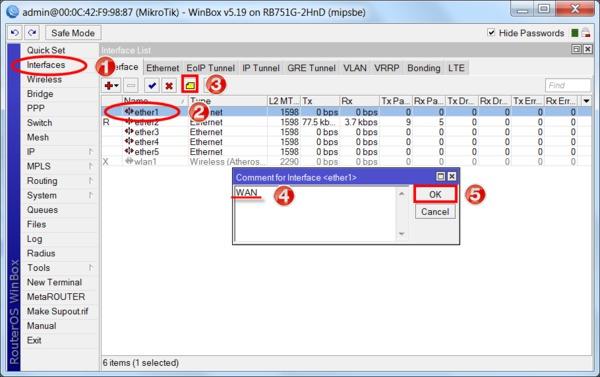

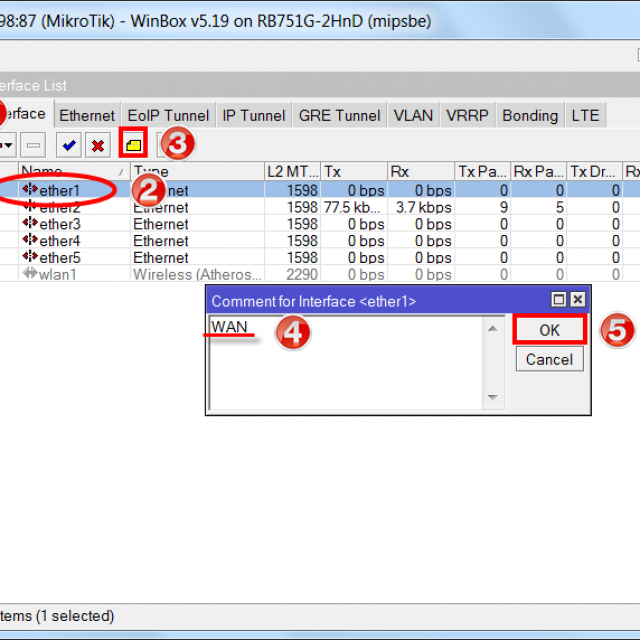

Запускаем ПО Winbox и прописываем для первого порта ether значение «WAN»:

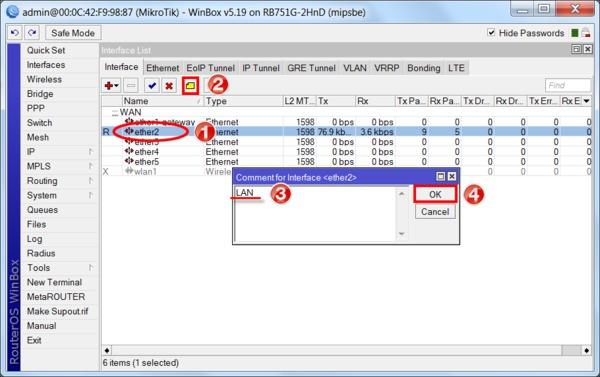

Второму порту придаем значение «LAN»:

Изменение MAC-адреса WAN-порта

Если поставщик Интернет-услуг заблокировал доступ по MAC-адресу, то тогда меняем его для WAN-порта.

Для этого в Винбоксе выбираем «NewTerminal» и вписываем следующий текст:

/interface ethernet set ether1-gateway mac-address=АА:01:02:03:04:05, где ether1-gateway – имя WAN интерфейса, АА:01:02:03:04:05 – прописываемый MAC адрес.

Для возврата прежнего адреса, записываем команду:

/interface ethernet reset-mac ether1-gateway,

где ether1-gateway – имя интерфейса.

Настройка динамического IP

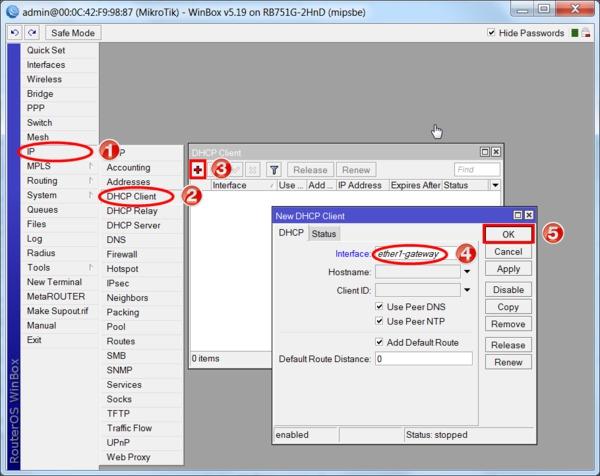

Если поставщик Интернет-услуг сам предоставляет сетевые данные, то проводим конфигурацию WAN-порта на подключение по DHCP:

Настройка статического IP

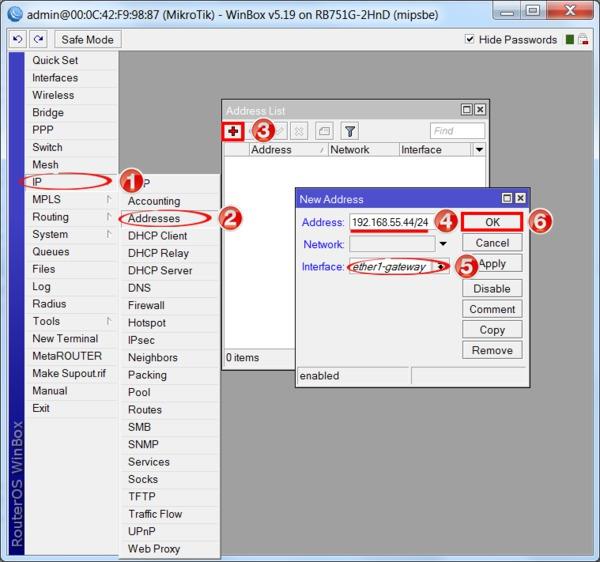

Если у Вас IP-адрес статический, то порт WAN маршрутизатора настраиваем по такой схеме:

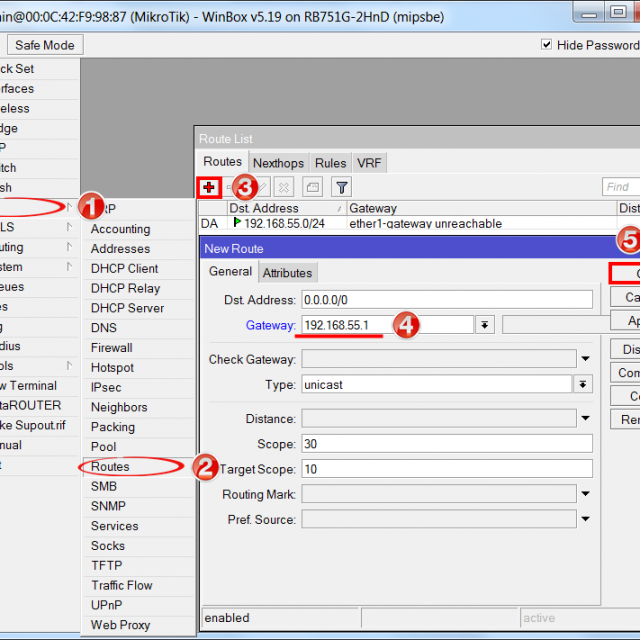

Для основного шлюза MikroTik производим подобную операцию:

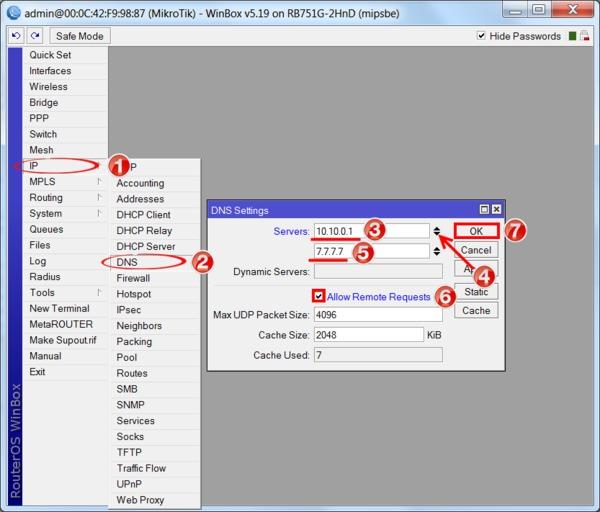

Затем следует добавить адреса DNS-серверов для MikroTik:

Настройка PPPoE

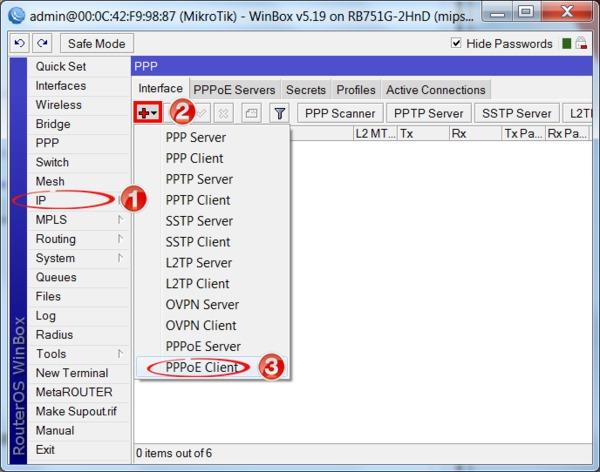

Для подключения по PPPoE потребуется:

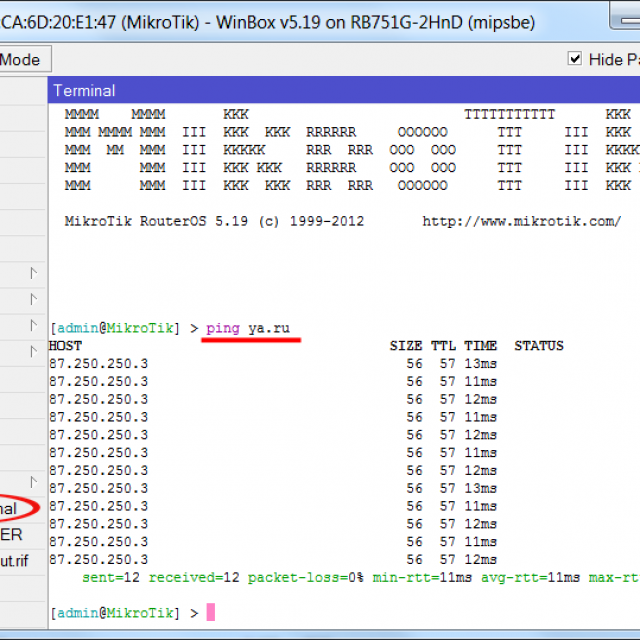

Проверка доступа к Интернет-сети

Однако, обратите внимание на то, что ПК не будет подключаться к сети до тех пор, пока пользователь не произведет настройку локальной сети, фаервола и NAT!

Видео: MikroTik RB951G-2HnD для ТТК Муром

Беспроводной адаптер Wi-Fi

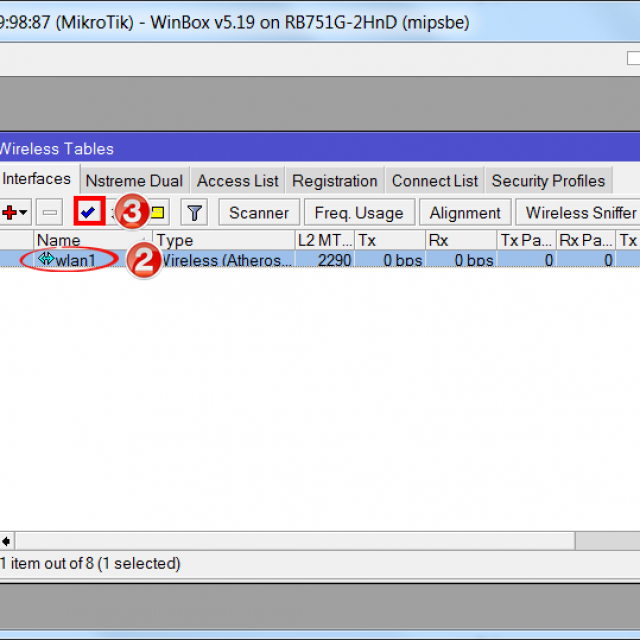

Перед началом настройка точки доступа WiFi нужно запустить собственно сам модуль WiFi-роутера:

Настройка параметров wifi роутера Mikrotik:

Проброс портов

Проброс портов, или Port Forwarding, используется для :

Таким образом, во внешнем мире видимым остается только сетевой аппарат, а все юзеры и внутрисетевые устройства скрыты.

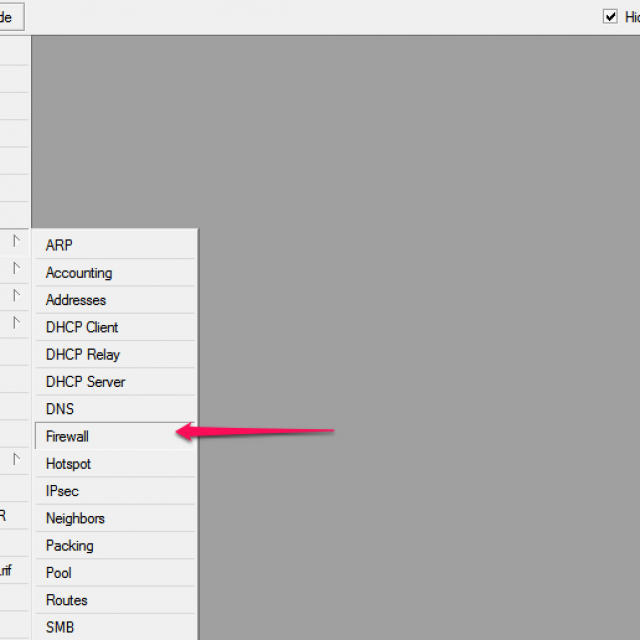

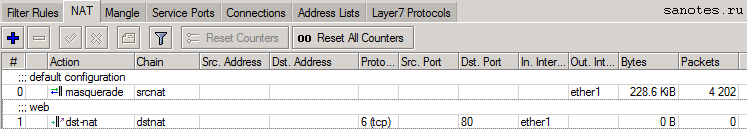

Для проброса портов роутера Mikrotik RB951G 2HND заходим в Ip-меню, пункт Firewall → таб «NAT».

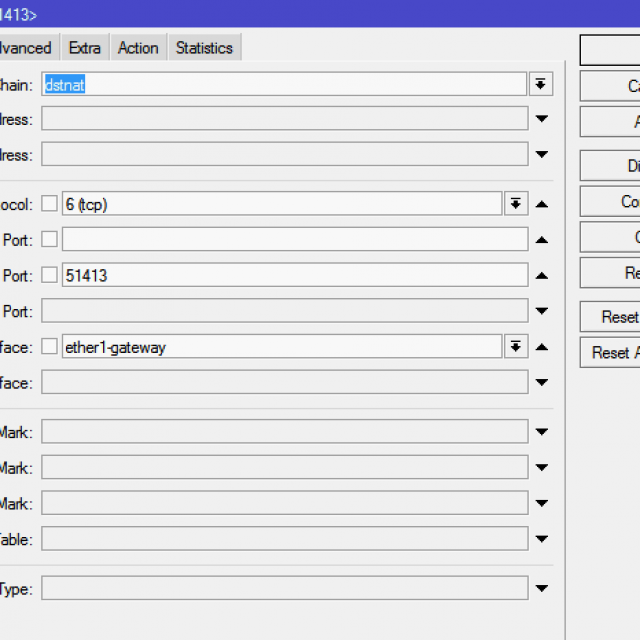

Настройка таба General

После нажатия крестика заполняем строки следующими данными:

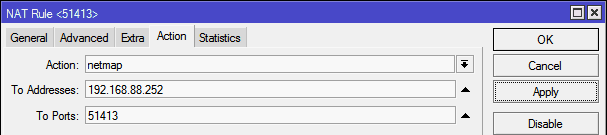

Настройка таба Action

После применения изменений будет действовать правило проброса портов, а внутренний ПК станет доступным Интернет-сети.

Прошивка

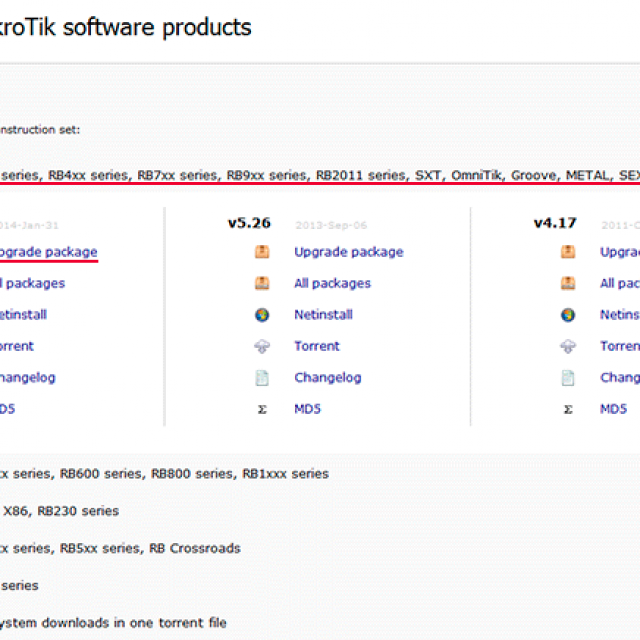

При покупке нового сетевого адаптера всегда рекомендуется обновление прошивки. Это усилит надежность и обеспечит стабильность работы устройства, а иногда и пополнит его функциональный арсенал.

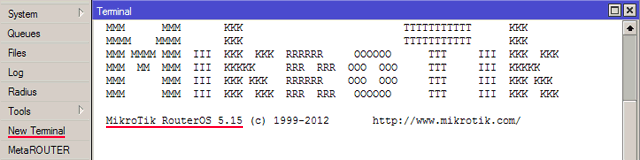

Запустить Winbox и через вкладку New Terminal проверить свою текущую версию. Например, она может выглядеть так: Mikrotik RouterOS 5.26 © 1999-2013

Теперь необходимо:

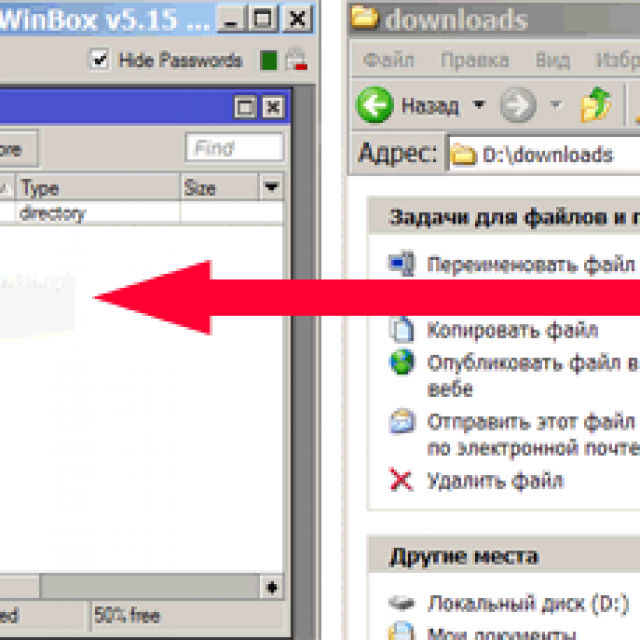

После скачивания:

Всё что нужно для активации прошивки – это перезапустить маршрутизатор.

Настройка роутера Mikrotik RB951G 2HND не так уж сложна, как может показаться на первый взгляд. Даже если Вы совсем не разбираетесь в терминологии коммуникационных технологий, четкое следование инструкциям и внимательность при каждом выполнении каждого шага увенчает Ваши старания успехом.

Помните о важности соблюдения всех деталей настройки. Вам наверняка не захочется возвращаться в отправную точку процесса настраивания прибора. Удачи!

Эта публикация представляет собой подробное руководство, в деталях описывающее настройку одного из самых популярных среди пользователей роутеров «mikrotik rb951g 2hnd». Также нижеизложенной инструкцией могут воспользоваться владельцы других моделей маршрутизаторов Mikrotik routerboard, это возможно благодаря использованию в них одинаковой операционной системы.

Пользователи маршрутизаторов этой марки всегда сталкиваются с многочисленными сложностями при выполнении настроек. По этой причине mikrotik rb951g не может похвастаться широкой популярностью у частных пользователей в качестве домашнего маршрутизатора, которые вынуждены обращаться за помощью к специалистам.

Однако при наличии подробной инструкции эта задача становится легко решаемой даже для людей, которых специалисты между собой называют «чайниками».

Как подключить устройство?

С целью подключения mikrotik rb951g 2hnd необходимо сделать следующие последовательные шаги:

Как войти в настройки прибора «routerboard»?

Для решения поставленного вопроса необходимо выполнить следующую пошаговую инструкцию:

После этого процедура наладки параметров роутера выполняется по последовательным алгоритмам.

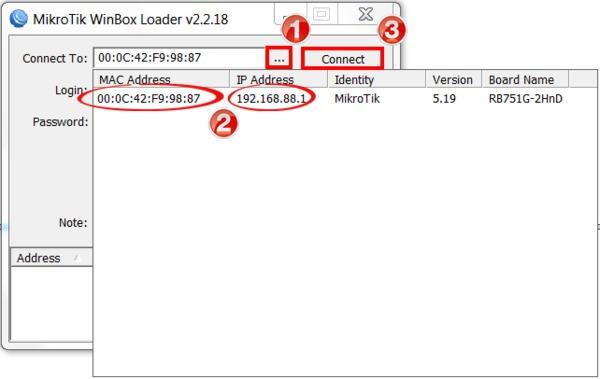

Для отладки связи, используя приложение «Winbox», требуется сделать несколько шагов:

1. Загрузить приложение, инсталлировать его в компьютер и открыть главное меню утилиты;
2. Далее нажать на клавишу в виде многоточия (на рисунке отмечена цифрой «1»);
3. Затем указать устройство и кликнуть «Connect»;
4. Набрать Логин и Пароль.

Как осуществить сброс к заводским параметрам?

В случае появление сложностей с соединением бывает вынужденно требуется выполнить сброс настроек. Также к этой процедуре прибегают пользователи, потерявшие код доступа к маршрутизатору routerboard.

Потребуется сделать две следующих операции:

1. Вооружиться выпрямленной скрепкой, тонкой спичкой либо проволокой;
2. Надавливать на клавишу «Reset» маршрутизатора rb951g 2hnd около 15 сек.

Эта операция приведет к перезапуску прибора и возврату его к заводским параметрам.

Как выполнить подключение к всемирной паутине?

Чтобы решить проблему с этим вопросом потребуется внимательно исполнить несколько инструкций.

Открыть утилиту «Winbox» и указать для «ether1» параметр «WAN»:

Следующему 2-му присвоить «LAN»:

Как выполнить корректировку «MAC» порта WAN?

Это потребуется сделать пользователям провайдер которых закрыл доступ через адрес MAC, поэтому необходимо его заменить для WAN.

Снова открыть программное обеспечение «Winbox» и в «NewTerminal» напечатать «/interface ethernet set ether1-gateway mac-address=АА:01:02:03:04:05», здесь «ether1-gateway» - это наименование WAN, а АА:01:02:03:04:05 – это адрес MAC.

Чтобы вновь перейти к старому адресу, необходимо воспользоваться «/interface ethernet reset-mac ether1-gateway».

Как настроить динамический адрес IP?

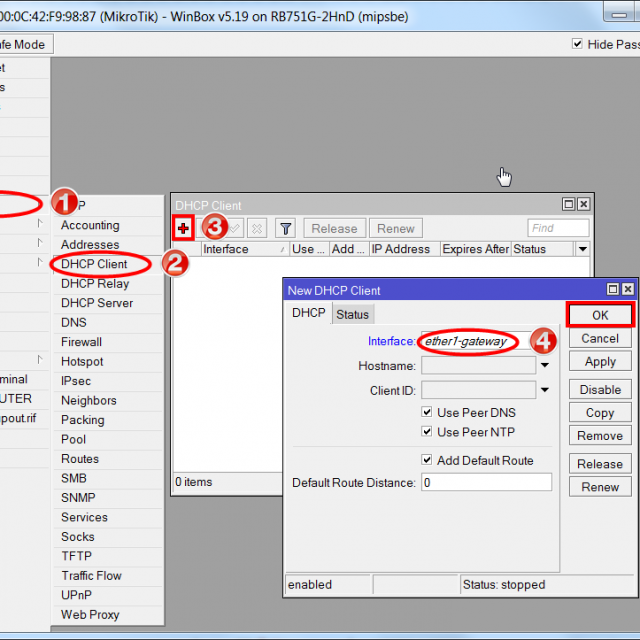

В случае наличия у пользователя данных от провайдера о сети, требуется осуществить конфигурацию WAN на соединение по DHCP:

Как настроить статический адрес IP?

В случае статического адреса необходимо воспользоваться следующим алгоритмом последовательных действий:

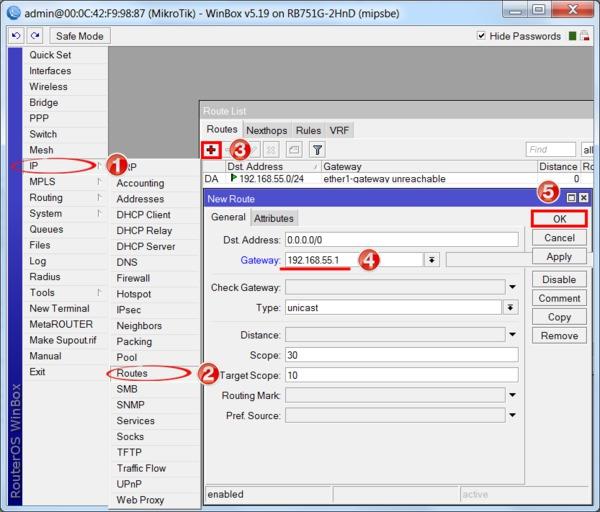

Для главного шлюза МикроТик требуется выполнить следующую процедуру:

После этого необходимо ввести сервера DNS:

Процедура настроек и подключения по PPPOE

Чтобы выполнить настройки PPPoE необходимо сделать следующие последовательные шаги:

Для произведения анализ правильности выполненных действий необходимо осуществить четыре шага:

Заключение

Несмотря на многостадийность инструкции, выполнение процедуры настройки прибора не отличается значительной сложностью. Владельцу роутера лишь необходимо строго следовать прописанным шагам руководства после осуществления, которых пользователю остается лишь ввести настройки фаервола и локальной сети. После чего можно приступать к полноценной работе в интернете.

В данной статье я подробно рассмотрю вопрос базовой настройки роутеров mikrotik на примере бюджетной и самой популярной модели . Данная инструкция подойдет практически к любой модели, так как все они сделаны на базе одной и той же операционной системы.

Введение

Роутеры Mikrotik routerboard достаточно давно появились на рынке, но так до сих пор и не завоевали большую популярность. Хотя свою нишу заняли. Лично я считаю, что это отличный роутер для дома, по надежности у него нет конкурентов. Это действительно маршрутизатор, который можно один раз настроить и забыть. Лично мне еще ни разу не попадалось устройство, которое бы приходилось принудительно перезагружать, чтобы вывести его из комы, как это часто бывает с другими бюджетными железками.

Распространение среди домашних пользователей сдерживает в первую очередь сложность настройки. И хотя более ли менее продвинутому пользователю может показаться, что ничего тут сложного нет. Но на самом деле есть. И я часто сталкивался с просьбами настроить роутер дома для раздачи интернета по wifi, так как купившие по чьей-нибудь рекомендации пользователи сами не могли полностью настроить нужный функционал, хотя инструкций в интернете хватает.

Этот пробел я хочу восполнить и написать подробную пошаговую инструкцию по настройке микротика с нуля для чайников на примере самой подходящей для дома модели . У меня давно подготовлена личная шпаргалка в виде текстового файла. По ней я буквально за 10 минут настраиваю роутер и отдаю пользователю. То есть реально ничего сложного нет, если знаешь, что делаешь. На основе этой шпаргалки я и напишу материал.

Описание Mikrotik RB951G-2HnD

Вот он, герой сегодняшней статьи — . Его описание, отзывы и стоимость можно быстро проверить на сайте. По количеству отзывов уже можно сделать вывод об определенной популярности этого роутера.

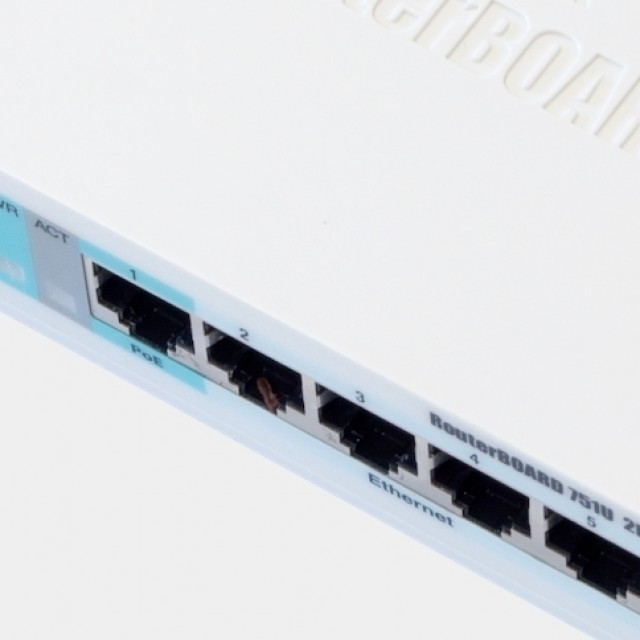

Внешний вид устройства.

Важной особенностью этого роутера, которой лично я активно пользуюсь, является возможность запитать его с помощью специального poe адаптера.

На изображении он справа. Берется стандартный блок питания от роутера и poe адаптер. Блок питания подключается к адаптеру, а от адаптера уже идет патч корд в первый порт routerboard. Маршрутизатор можно повесить на стену в любое место, нет необходимости привязываться к розетке. Сразу отмечу, что запитать роутер можно только poe адаптером микротика. У него другой стандарт и привычные poe свитчи 802.3af не подойдут.

Существует похожая модель RB951Ui-2HnD. Она отличается от описываемой мной только тем, что у нее 100Mb порт, а у RB951G-2HnD 1Gb . Если для вас эти отличия не принципиальны, то можете покупать более дешевую модель. В остальном они идентичны.

Будем потихонечку двигаться дальше. Как проще всего настроить микротик? Я для этого использую стандартную утилиту winbox . Можно пользоваться и web интерфейсом, но лично мне намного удобнее winbox. Так что для продолжения настройки скачивайте ее на компьютер.

Сброс настроек роутера

Подключаем роутер к сети, подаем питание и запускаем на компьютере winbox. Переходим на вкладку Neighbors и ждем, когда утилита найдет наш микротик. Это может занять какое-то время. На всякий случай можно нажать Refresh , если роутер долго не обнаруживается.

Нажимаем на мак адрес устройства, он должен будет скопироваться в поле Connect To . Пароль по-умолчанию для входа в роутеры mikrotik — пустой, а пользователь — admin . Вводим имя пользователя, поле с паролем оставляем не заполненным. Нажимаем connect. Нас встречает информационное окно, в котором приведено описание стандартных настроек.

Здесь их можно либо оставить, либо удалить. Я всегда удаляю, так как стандартные настройки чаще всего не подходят под конкретную ситуацию. Приведу несколько примеров, почему это так:

1. Я запитал свой роутер по первому порту через poe адаптер и поэтому вынужден использовать этот порт как локальный. В настройках по-умолчанию этот порт используется как wan порт для получения интернета от провайдер.
2. В настройках по-умолчанию установлено автоматическое получение настроек от провайдера по dhcp. Если у вас другой тип подключения, то вам стандартная настройка не подходит.
3. По-умолчанию устанавливается адресное пространство 192.168.88.0/24. Мне лично не нравятся сетки по-умолчанию, так как если в них случайно воткнуть новое устройство, где будет так же забит умолчательный адрес, то в сети начнутся проблемы. Дома может это и не актуально, но в коммерческих организациях мне приходилось с этим сталкиваться. Поэтому я на всякий случай сетку всегда меняю.

Так что мы нажимаем Remove Configuration , чтобы удалить настройки. После этого роутер перезагрузится. Ждем примерно минуту и подключаемся к нему снова.

Если вы по какой-то причине не удалили сразу предустановки, то выполнить сброс настроек в mikrotik на заводские можно позже. Для этого надо в терминале набрать сначала system , а затем reset . У вас спросят подтверждение и после этого routerboard перезагрузится с заводскими настройками.

Обновление прошивки

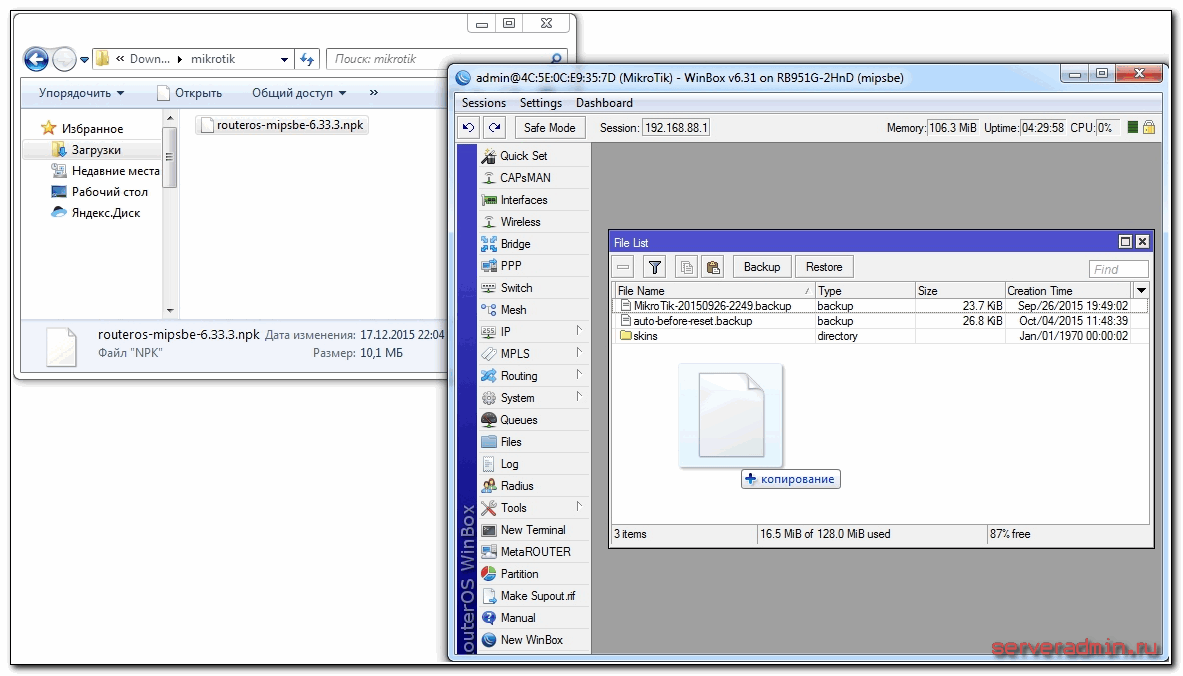

После очистки настроек я рекомендую сразу выполнить обновление прошивки роутера Mikrotik. Для этого идем в раздел Download официального сайта и скачиваем нужный файл. В данном случае это платформа mipsbe , пакет для загрузки Main package . Загружаем его на компьютер и подключаемся к роутеру с помощью winbox. Выбираем слева раздел Files . Затем открываем рядом два окна — один с файлом прошивки, второй с winbox и перетаскиваем мышкой файл из папки в winbox в список файлов.

Дожидаемся окончания загрузки прошивки и перезагружаем микротик. Прошивка обновится во время загрузки роутера. Подождать придется минуты 3. Поле этого снова подключаемся к устройству. После обновления прошивки, нужно обновить загрузчик. Делается это в пункте меню System — RouterBoard . Заходите туда, проверяете строки Current Firmware и Upgrade Firmware . Если они отличаются, то жмете кнопку Upgrade . Если одинаковые, то можно ничего не делать.

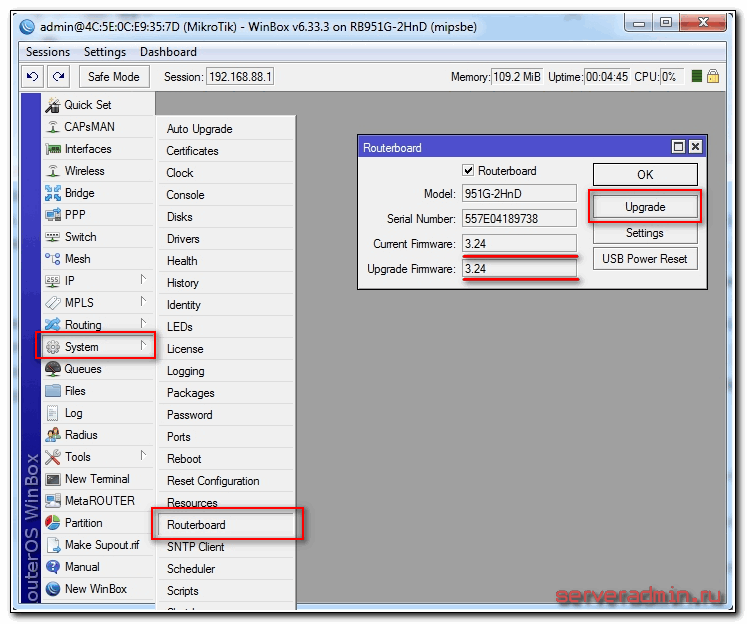

Проверить версию установленной прошивки можно в разделе System — Packages .

В моем случае версия прошивки — 6.33.3. В будущем, когда на роутере будет настроен интернет, обновляться можно автоматически в этом разделе, нажимая на Check For Updates .

Прошивку обновили, можно приступать к настройке.

Объединение портов в бридж

Одной из особенностей роутеров mikrotik routerboard является отсутствие предустановленных настроек портов. Объясняю на пальцах, что это такое. Покупая обычный бюджетный роутер, вы увидите подписи к портам. На одном из них обязательно будет написано WAN, на других либо ничего не будет написано, либо LAN. То есть у вас уже будет один порт настроен определенным образом для подключения интернета и остальные порты будут объединены в switch для удобства подключения оборудования.

В Mikrotik не так. Там все порты равнозначны и WAN портом может стать абсолютно любой, какой пожелаете. Так как я 1-й порт использую для подключения питания, в качестве WAN у меня будет выступать 5-й порт. А все остальные я объединю в единую сеть с помощью bridge и добавлю к ним wifi интерфейс.

Будем считать, что 1-й порт у нас мастер-порт, хотя это не обязательно, мастер портом может стать любой свободный порт. Укажем всем остальным портам использовать его в качестве мастера. Для этого в winbox идем в раздел Interfaces , выбираем ether2 , два раза нажимаем на него мышкой и попадаем в его настройки. Там ищем поле Master Port , в выпадающем списке выбираем ether1 .

Сохраняем настройку. То же самое проделываем для всех остальных портов, кроме 5-го. Напротив настроенного порта должна появиться буква S .

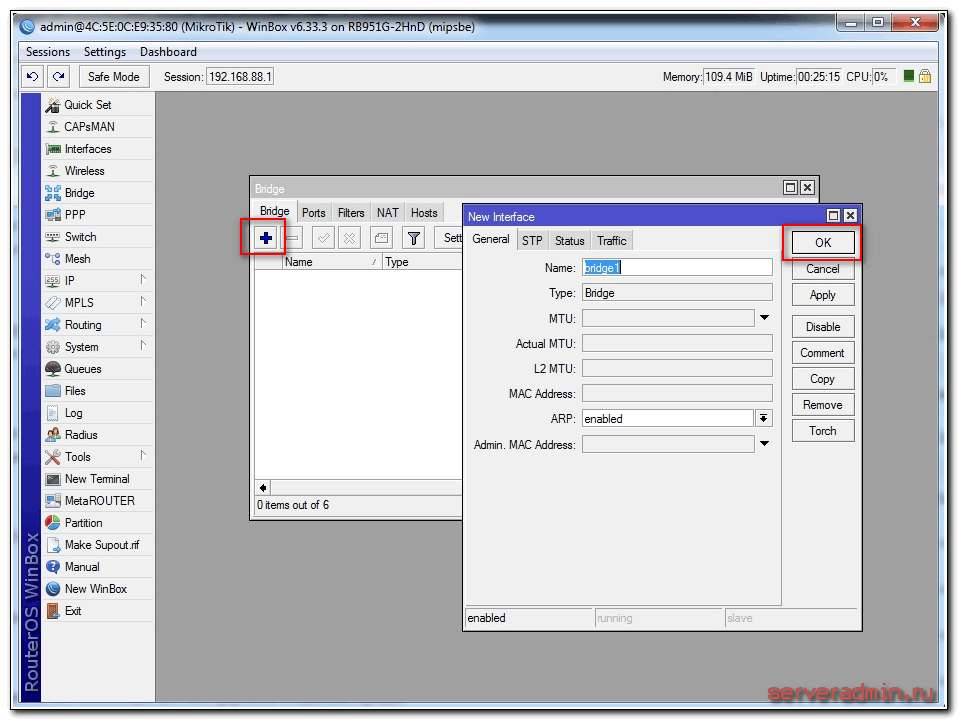

Мы объединили порты с 1 по 4 в свитч, теперь объединим их с wifi интерфейсом в bridge. Для этого идем в раздел Bridge , нажимаем на плюсик и жмем ОК. Все настройки оставляем по-умолчанию.

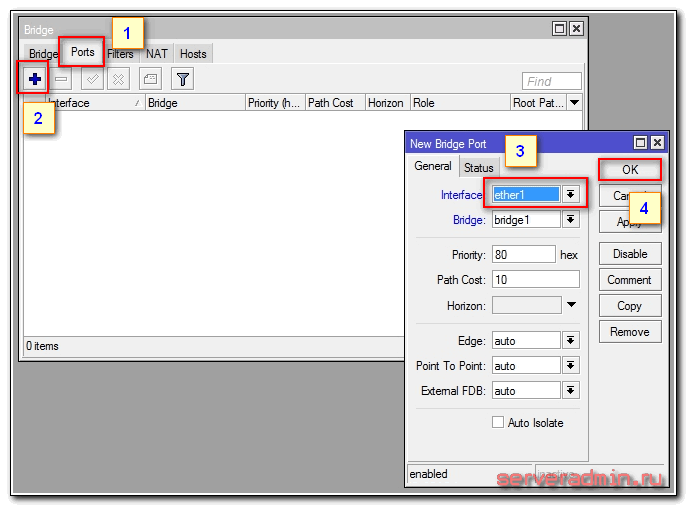

У нас появился bridge1. Переходим на вкладку ports и жмем плюсик. Выбираем ether1 и жмем ОК.

Вас отключит от роутера. Так и должно быть, подключайтесь снова. Идем в тот же раздел и еще раз нажимаем плюс и добавляем интерфейс wlan1 . Должно получиться вот так:

Мы объединили все необходимые интерфейсы в бридж для организации единого пространства для всех подключенных устройств.

Настройка статического IP

До этого мы подключались к роутеру по МАК адресу. Сейчас можно ему назначить статический локальный ip адрес, по которому он будет доступен в сети. Для этого идем в раздел IP -> Addresses и жмем плюсик.

Указываете в разделе Address любую подсеть. Я выбрал 192.168.9.0 . Соответственно микротику мы назначаем адрес 192.168.9.1/24 . В качестве интерфейса выбираем bridge1 . Поле Network можно не заполнять, оно заполнится автоматически. Теперь наш роутер доступен и по локальным интерфейсам, и по wifi (который еще предстоит настроить) по адресу 192.168.9.1.

Настройка интернета в микротик

Сейчас самое время подключиться к провайдеру и настроить интернет. Тут трудно охватить все возможные варианты подключения. Их может быть много. Я рассмотрю два самых популярных способа:

1. Вы получаете настройки от провайдера автоматически по dhcp.
2. Провайдер дал вам готовые настройки и вы их вводите вручную.

Как я уже писал ранее, для подключения к провайдеру мы будем использовать 5-й порт. Подключайте провод провайдера.

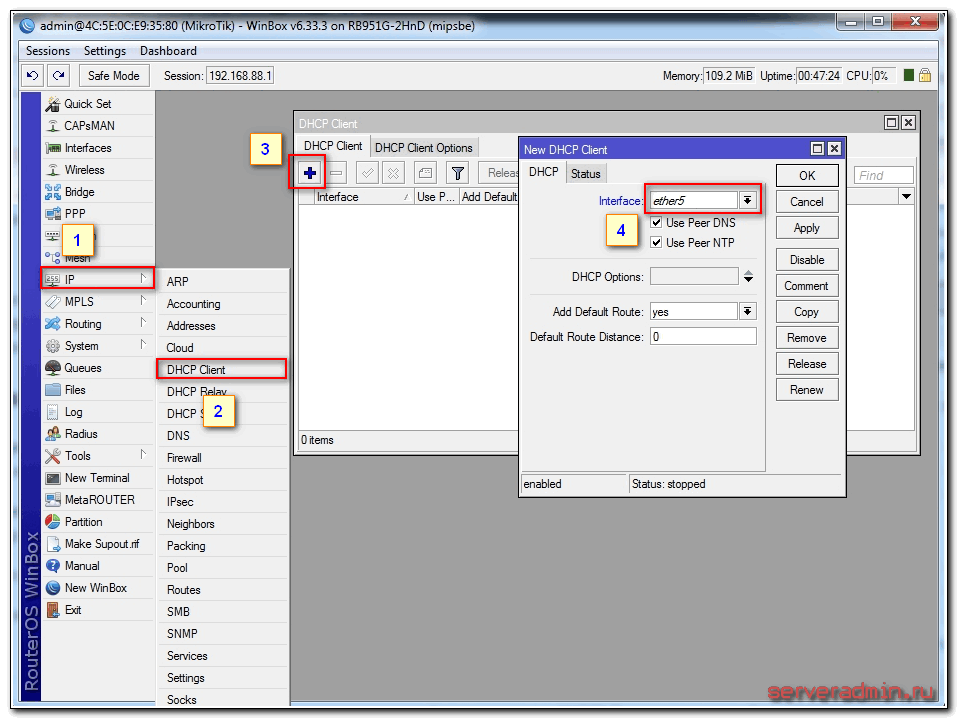

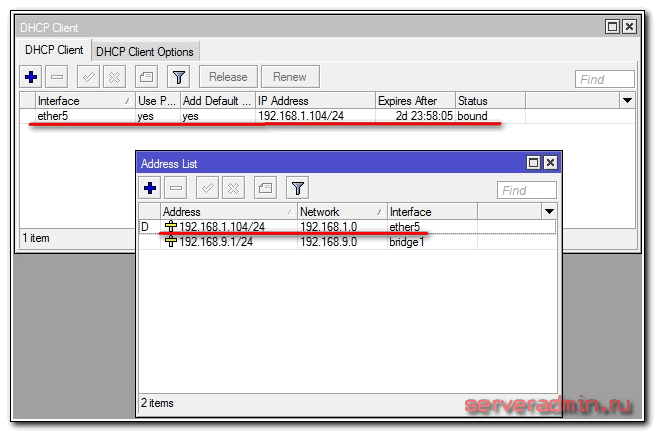

Для получения настроек по dhcp переходите в winbox в раздел IP -> DHCP Client и жмите плюсик. Выбираете интерфейс ether5 и жмете ОК.

Если вы все сделали правильно, то увидите, какой IP адрес получили. В разделе IP -> Addresses будет информация о настройках.

Рассмотрим вариант, когда провайдер выдал все настройки и вам нужно самим их задать. Будем считать, что наши настройки интернета следующие:

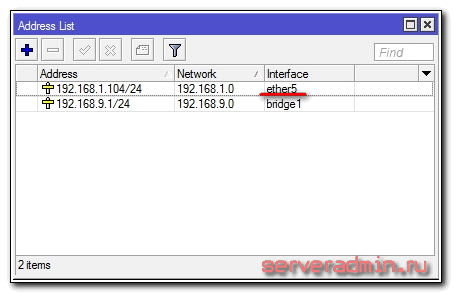

Сначала укажем IP адрес. Делаем все то же самое, что и в предыдущем пункте при настройке статического IP. Только теперь вместо интерфейса bridge1 указываем ether5 и вводим соответствующий адрес — 192.168.1.104/24 . Тут мы сразу указали и адрес и маску подсети.

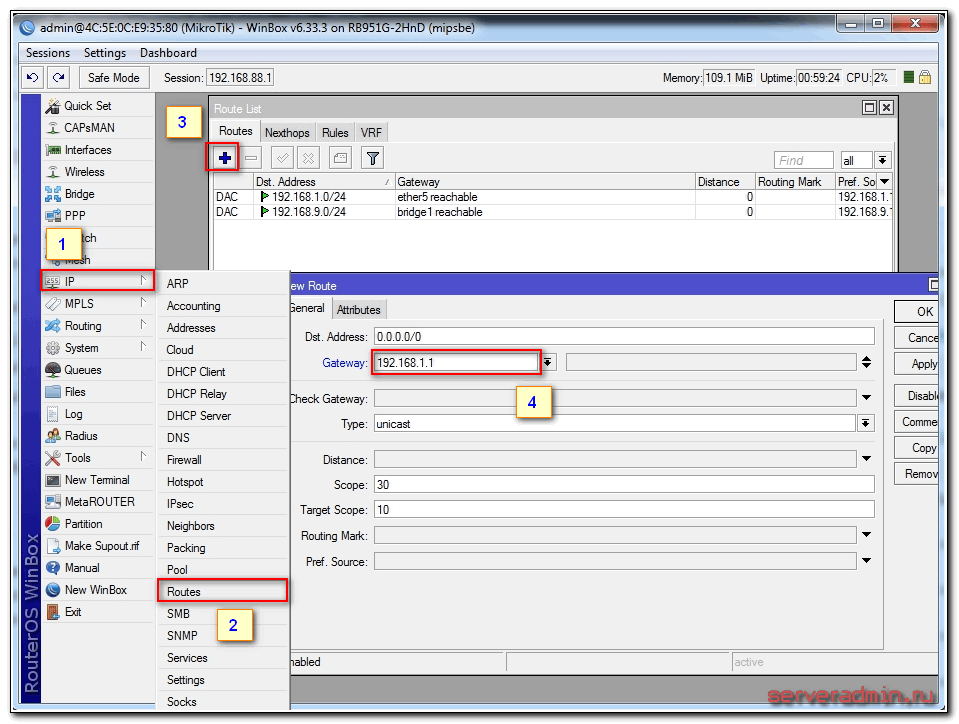

Дальше нам нужно установить шлюз по-умолчанию. Без этого обязательного шага интернет не заработает. Идем в раздел IP -> Routes и жмем плюсик для добавления шлюза по-умолчанию. В Dst. Address оставляем как есть 0.0.0.0/0 , а в поле Gateway вписываем шлюз провайдера и жмем ОК.

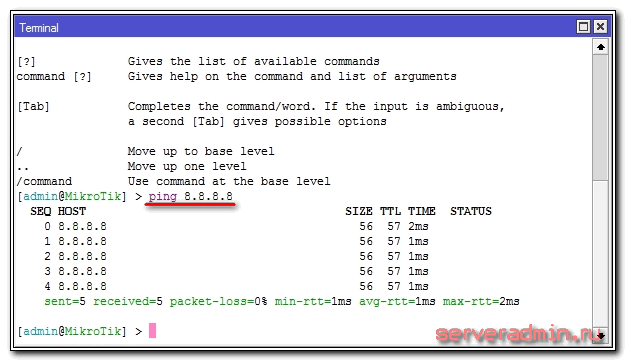

Уже сейчас интернет должен заработать, но без указания DNS сервера обращаться можно только по прямым ip адресам. Например можно пропинговать ip адрес серверов гугла. Открываем New Terminal и проверяем.

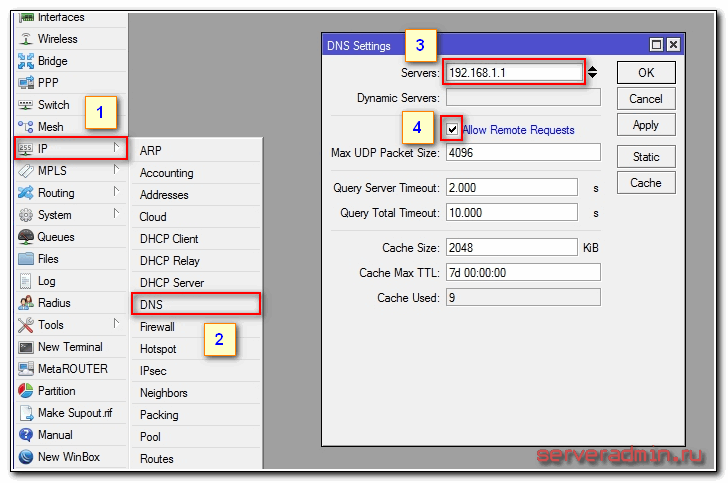

Теперь установим DNS сервер. Для этого идем в IP -> DNS , в поле Servers вводим адрес dns сервера провайдера. Если у вас их два, то нажав на треугольничек, направленной вершиной вниз, вы можете ввести еще одно значение. Обязательно ставите галочку напротив Allow Remote Requests .

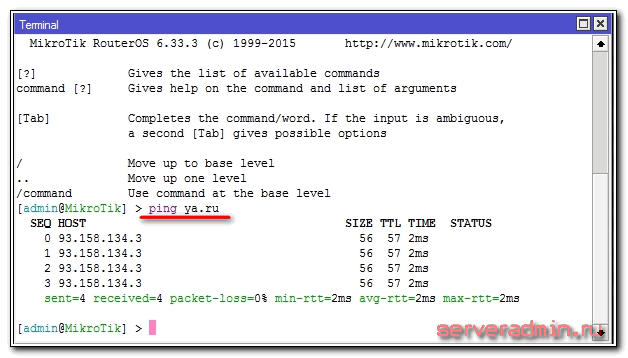

На этом все, мы полностью установили настройки интернета провайдера. Можно проверить и пропинговать привычный адрес сайта.

На самом маршрутизаторе уже есть выход в интернет. На нам нужно его настроить для пользователей. Для этого продолжаем настройку mikrotik.

Настройка dhcp сервера

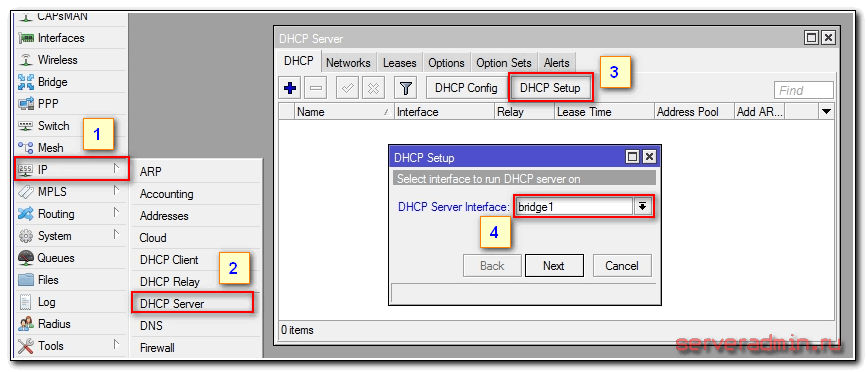

Для того, чтобы подключенные устройства могли получать сетевые настройки автоматически с роутера, на нем необходимо настроить DHCP сервер. Делается это не сложно, я сейчас по шагам все распишу. Идем в IP -> DHCP , переходим на вкладку DHCP и нажимаем DHCP Setup . Нам предлагают выбрать интерфейс, на котором будет работать сервер. Выбираем bridge1 .

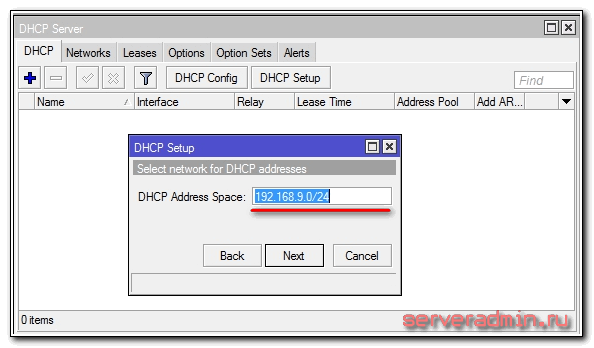

Жмем next. Теперь нужно выбрать адресное пространство, из которого будут выдаваться ip адреса. По-умолчанию указана подсеть, в которую входит ip адрес роутера. На это подходит, оставляем значение по-умолчанию 192.168.9.0/24 .

Теперь нужно указать диапазон адресов, которые будут выдаваться клиентам. Если вам не принципиально и вы не знаете, зачем его нужно менять, то оставляйте как есть. Будут использованы все свободные адреса подсети.

На последнем этапе вводим адрес dns сервера, который будет выдаваться клиентам. Это может быть как сам микротик, так и dns сервер провайдера. Это не принципиально, но лучше указать сам роутер. Так что пишем туда локальный адрес 192.168.9.1 .

Следующий параметр оставляем по-умолчанию и жмем Next. На этом настройка dhcp сервера для локальной сети закончена.

Если мы сейчас проводом подключим любого клиента к mikrotik, то он получит сетевые настройки, но в интернет выйти не сможет. Не хватает еще одной важной настройки — NAT.

Настройка NAT

NAT это преобразование, или как еще говорят трансляция сетевых адресов. Я не буду рассказывать, что это такое, можно самим почитать в интернете. Все современные роутеры имеют функцию NAT для обеспечения доступа к интернету абонентов. Так что мы тоже настроим NAT в mikrotik.

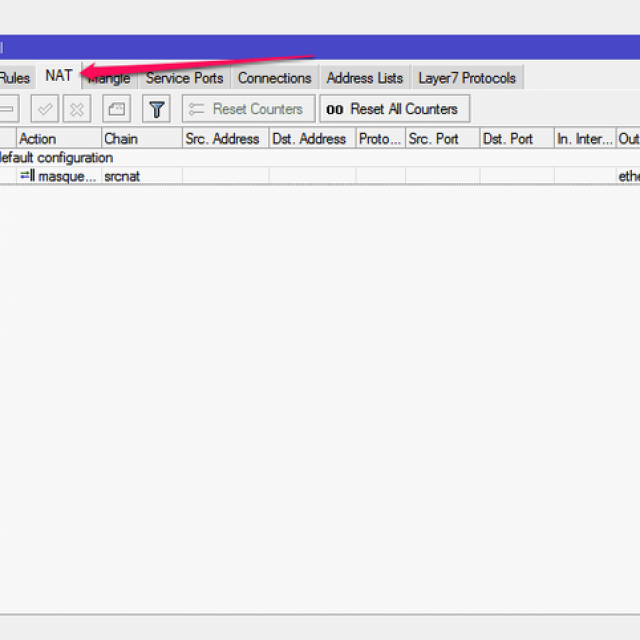

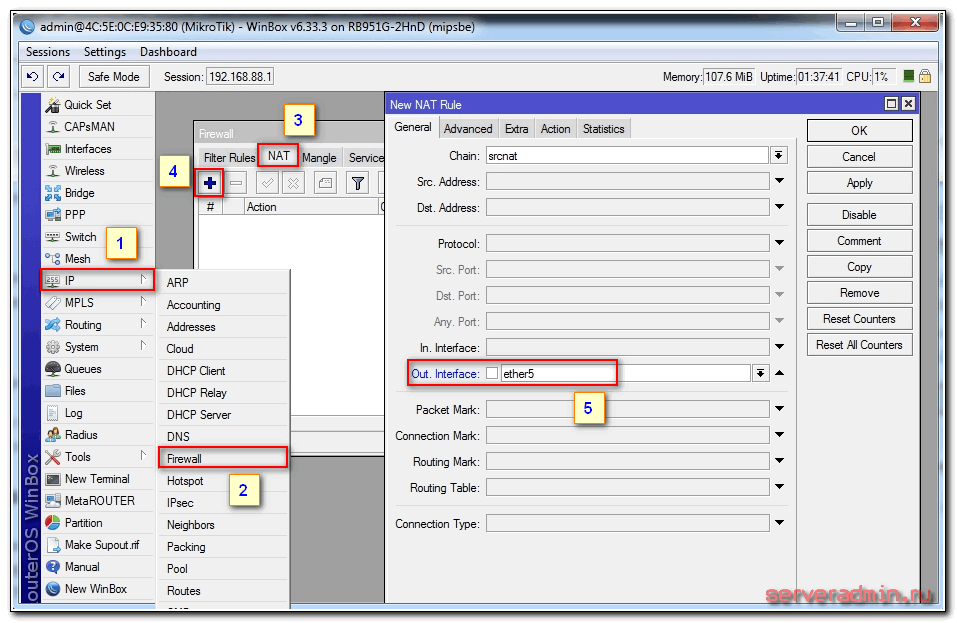

Идем в раздел IP -> Firewall , открываем вкладку NAT и жмем плюсик. На вкладке General указываем только один параметр Out. Interface — ether5 (интерфейс подключения к провайдеру), все остальное не трогаем.

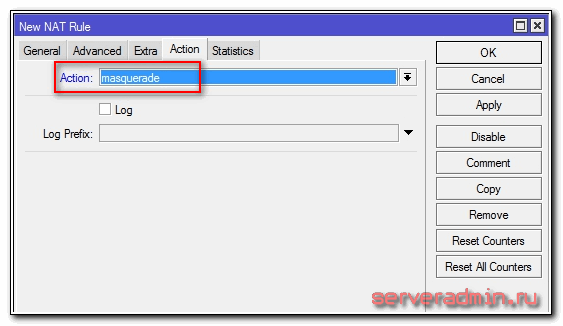

Переходим на вкладку Action, выбираем в выпадающем списке masquerade . Остальное не трогаем и жмем ОК.

Все, NAT настроили. Теперь если подключить клиента проводом в один из портов, то он получит сетевые настройки по DHCP и будет иметь доступ к интернету. Нам осталось самая малость — настроить wifi для подключения беспроводных клиентов.

Настройка wifi точки доступа в mikrotik

Наш роутер почти готов к работе. Осталось только настроить wi fi точку доступа и можно про него забывать:). Настройка wifi в микротике заслуживает отдельной статьи. Там очень много нюансов и возможностей. Мы сейчас сделаем самую простую настройку, которая подойдет и полностью удовлетворит потребности домашнего wifi роутера. А для более глубоких познаний можно будет воспользоваться отдельным материалом на эту тему.

Первым делом активируем беспроводной интерфейс. По-умолчанию он выключен. Идем в раздел Wireless , выбираем wlan1 и жмем синюю галочку.

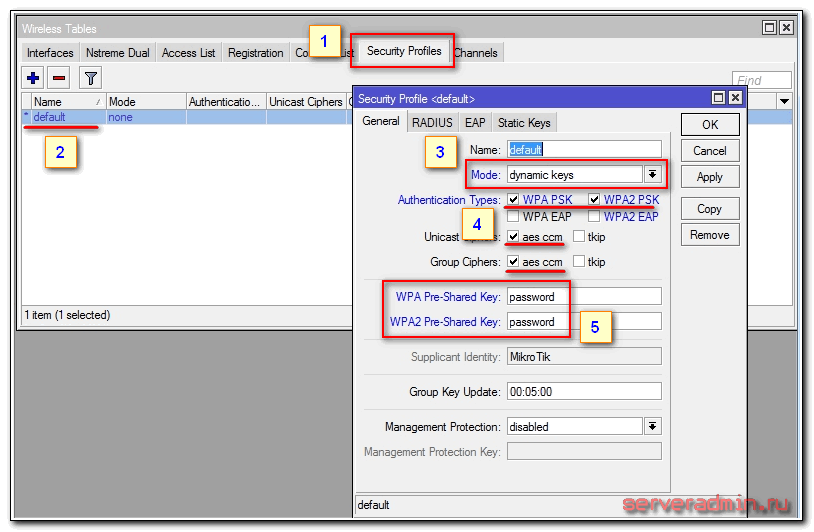

Интерфейс из серого станет светлым. Переходим на вкладку Security profiles, два раза жмем мышкой на строчку с профилем default. В поле Mode выбираем dynamic keys . Ставим галочки напротив WPA PSK и WPA2 PSK и aes ccm . В поля WPA Pre-Shared Key и WPA2 Pre-Shares Key вводим пароль от будущей беспроводной сети.

Сохраняем настройки. Возвращаемся на вкладку Interfaces и два раза жмем на wlan1, открываются настройки wifi интерфейса микротика. Переходим на вкладку Wireless. Выставляем настройки как у меня на скриншоте.

Обращаю внимание на следующие настройки:

• SSID — имя вашей беспроводной сети. Пишите то, что хочется.
• Frequency — частота, соответствующая одному из 12-ти каналов. Самое первое значение это первый канал и так далее. Тут рекомендуется выбрать тот канал, который в вашем конкретном случае менее всего занят другими точками доступа. Если вы не знаете что это за каналы и как их проверить, то не обращайте внимания, может выбрать любое значение из списка.

Сохраняете настройки, нажимая ОК. Все, wifi точка доступа на mikrotik настроена, можно проверять. Запускаете любое устройство, ищете вашу сеть, вводите пароль доступа и проверяете интернет. Все должно работать.

На этом основная настройка микротика закончена, но я рекомендую выполнить еще несколько настроек для удобства и безопасности.

Смена пароля администратора по-умолчанию

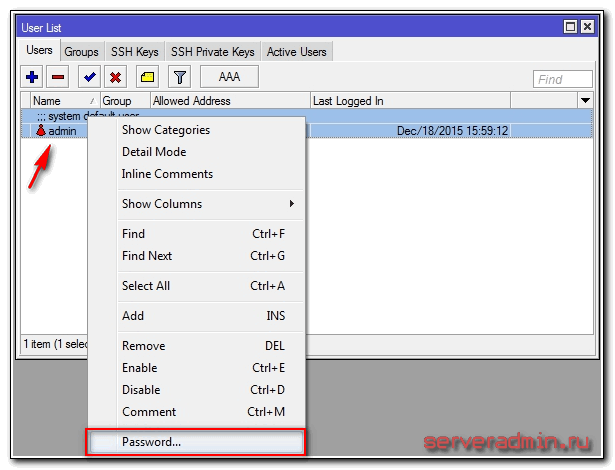

Как я уже писал ранее, пароль администратора по-умолчанию в mikrotik не задан, он пустой. Имя пользователя — admin . Давайте установим свой пароль для ограничения доступа посторонних к настройкам. Для этого идем в раздел System -> Users . Выбираем единственного пользователя admin , жмем правой кнопкой мыши и выбираем самый последний пункт password.

В открывшемся окошке 2 раза вводим свой пароль и сохраняем его. Теперь, чтобы подключиться через winbox нужно будет указать не только пользователя admin, но и установленный пароль.

Настройка времени

Я рекомендую устанавливать правильное время и включать его автоматическую синхронизацию. Это может пригодиться, если вам понадобится посмотреть какие-нибудь логи и сопоставить время. Если оно не будет установлено, то это трудно сделать. Так что настроим его. Идем в System -> Clock , устанавливаем вручную время, дату и часовой пояс.

Сделаем так, чтобы время автоматически обновлялось через интернет. Идем в раздел System -> SNTP Client . Ставим галочку Enabled , в поле с адресами серверов вводим 193.171.23.163 и 85.114.26.194 . Жмем Apply и наблюдаем результат синхронизации.

Теперь часы роутера всегда будут иметь актуальное время.

На этом базовая настройка роутера mikrotik для домашнего пользования закончена. Можно устанавливать его на место и пользоваться.

Видео

В распоряжении имеется роутер RB751U, который в свою очередь подключен к провайдеру Interzet. В нашу задачу входит, стандартным образом настроить подключение к сети провайдера, локальную и беспроводную сети, правила firewall для безопасной работы в интернет, ну и освоить другие полезные фишки которые пригодятся нам в будущей работе.

Для лучшего понимания процесса настройки, кроме традиционных скриншотов интерфейса RouterOS через Winbox параллельно буду выкладывать CLI-команды, как если бы настройка производилась в терминале или по SSH.

Затем переходим на вкладку Advanced и выставляем значения как на рисунке.

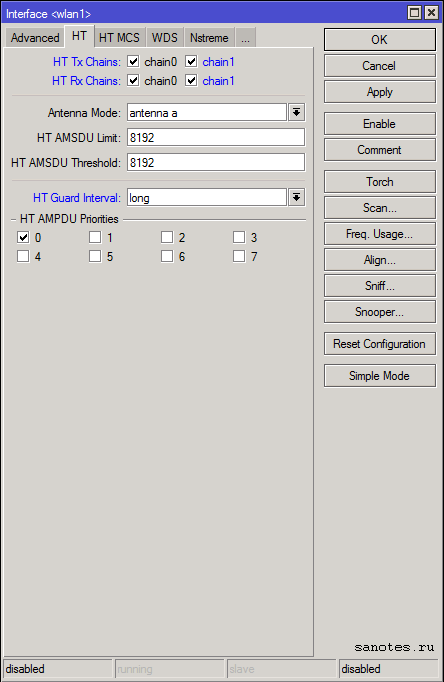

На вкладке HT изменяем следующие параметры.

Нажимаем ОК. Затем переходим на вкладку Security Profiles и выбираем профиль default.

Выставляем режим и тип шифрования, задаем пароль. Нажимаем ОК.

Затем переходим на вкладку Interfaces и включаем интерфейс wlan1.

Для выполнения тех же операций через терминал, набираем следующие команды:

/interface wireless set wlan1 bridge-mode=enabled name=wlan1 disabled=no mode=ap-bridge band=2ghz-b/g/n channel-width=20/40mhz-ht-above ssid=Mikrotik wireless-protocol=802.11 frequency-mode=regulatory-domain country=russia wmm-support=enable distance=indoors periodic-calibration=enabled hw-protection-mode=rts-cts adaptive-noise-immunity=ap-and-client-mode ht-rxchains=0,1 ht-txchains=0,1 ht-guard-interval=long /interface wireless security-profiles set default mode=dynamic-keys authentication-types=wpa2-psk wpa2-pre-shared-key=12345678

На этом настройка wi-fi завершена.

5) Настройка безопасности доступа к маршрутизатору

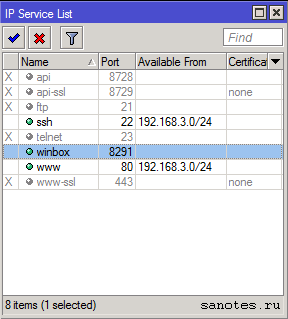

Отключаем не нужные сервисы управления для доступа к устройству. Для этого переходим в меню IP\Services и последовательно отключаем их нажатием на крестик.

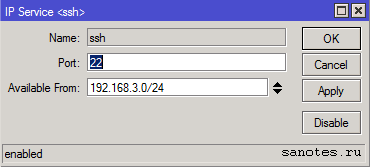

Так же зададим, фильтр подключений с определенного ip-адреса или сети задав его в поле «Available From».

В терминале порядок действий аналогичный: Выводим список сервисов, отключаем не нужные, разрешаем доступ к определенному сервису из сети 192.168.3.0/24

/ip service print /ip service disable 0,1,2,4,5,7 /ip service set www port=80 address=192.168.3.0/24 /ip service set ssh port=22 address=192.168.3.0/24

Отключаем поиск других устройств (соседей) по протоколам MNDP и CDP на внешних интерфейсах. На внутренних интерфейсах желательно так же отключить, но если нужен доступ к роутеру по mac-адресу, то оставляем локальный интерфейс. Для этого переходим в меню IP\Neighbors\Discovery Interfaces и отключаем все кроме внутренних интерфейсов LAN (ether2) или Bridge, нажатием на кнопку Disable.

/ip neighbor discovery print /ip neighbor discovery set 0,1,2,3,4,5 discover=no

Затем идем в меню Tools/MAC Server и на закладках Telnet Interfaces и WinBox Interfaces так же оставляем только внутренние интерфейсы и отключаем интерфейс «*all». Bridge оставляем, т.к. опять же перестает работать доступ по Winbox.

/tool mac-server disable 0,1,2,3,4,5,6 /tool mac-server mac-winbox disable 0,1,2,3,4,5

Поменяем имя и пароль учетной записи администратора в меню System\Users. В поле Group — зададим права доступа. Возможные варианты: full — полный административный доступ, read — просмотр информации о настройках и событиях и выполнение команд, не затрагивающих конфигурацию роутера, write — изменение настроек и политик за исключением настроек пользователей системы.

/user set supermicro password=12345678 group=full

6) Настройка фильтрации трафика, выхода в интернет

По умолчанию стандартный скрипт настраивает firewall таким образом, чтобы пропускать из локальной сети наружу любой трафик (mascarading), а снаружи только тот, который запрашивается локальными хостами (dnat), а также ping.

Начиная с RouterOS 6.23 скрипт автонастройки прописывает 6 правил фильтрации. Причем теперь в одном правиле можно задавать несколько состояний соединения (connection state), а так же появилось новое состояние соединения отвечающее за сетевую трансляцию адресов (connection NAT state).

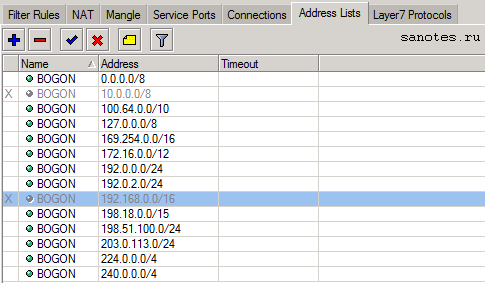

В самом начале создадим правило запрещающее доступ к wan-интерфейсу с IP-адресов, которые не должны использоваться в таблицах маршрутизации в Интернет. (bogon-сети). Для этого сначала зададим список этих сетей в IP\Firewall\Address Lists:

/ip firewall address-list add address=0.0.0.0/8 disabled=no list=BOGON add address=10.0.0.0/8 disabled=yes list=BOGON add address=100.64.0.0/10 disabled=no list=BOGON add address=127.0.0.0/8 disabled=no list=BOGON add address=169.254.0.0/16 disabled=no list=BOGON add address=172.16.0.0/12 disabled=no list=BOGON add address=192.0.0.0/24 disabled=no list=BOGON add address=192.0.2.0/24 disabled=no list=BOGON add address=192.168.0.0/16 disabled=yes list=BOGON add address=198.18.0.0/15 disabled=no list=BOGON add address=198.51.100.0/24 disabled=no list=BOGON add address=203.0.113.0/24 disabled=no list=BOGON add address=224.0.0.0/4 disabled=no list=BOGON add address=240.0.0.0/4 disabled=no list=BOGON

Но обратим внимание, что наш провайдер выдает нам сетевые настройки, ip-адрес и dns-сервера, которых как раз попадают в некоторые из диапазонов. Поэтому отключаем их, иначе интернет у нас работать не будет:) Затем добавим само правило:

/ip firewall filter add action=drop chain=input in-interface=ether1 src-address-list=BOGON comment="boggon input drop"

Следующее правило — защита от IP-спуфинга (ответ RST-пакетом на SYN-ACK-пакет, если он является первым в соединении):

/ip firewall filter add action=reject chain=input reject-with=tcp-reset protocol=tcp tcp-flags=syn,ack connection-state=new comment="ip spoofing protect"

/ip firewall filter add chain=input protocol=icmp comment="ping"

Затем разрешаем прохождения трафика на маршрутизатор (цепочка: input) уже установленных (established) и связанных подключений (related):

/ip firewall filter add chain=input connection-state=established,related comment="accept established & related"

И запрещаем любые другие входящие соединения на роутер.

/ip firewall filter add chain=input action=drop in-interface=ether1 comment="drop input"

Затем разрешим прохождение трафика через маршрутизатор (цепочка: forward) уже установленных (established) и связанных (related) подключений:

/ip firewall filter add chain=forward connection-state=established,related comment="established forward & related"

Любой другой трафик в цепочке forward запрещаем:

/ip firewall filter add chain=forward action=drop connection-state=invalid comment="drop forward"

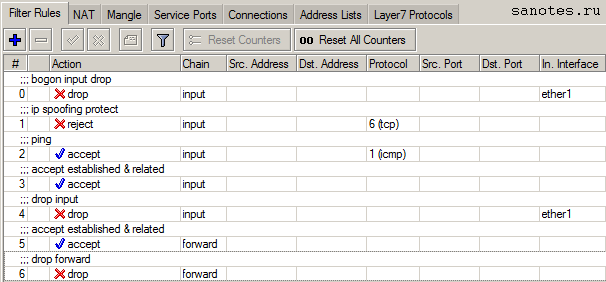

На выходе получим такую картинку:

Для настройки выхода в интернет / маскарадинга (NAT), компьютеров указанных в группе "lan-access" добавляем следующие правила:

/ip firewall address-list add address=192.168.3.10/31 disabled=no list=lan-access /ip firewall nat add action=masquerade chain=srcnat out-interface=ether1 list=lan-access

В итоге компьютерам с ip адресами с 192.168.3.10, 192.168.3.11 будет разрешен доступ в сеть.

Если необходимо выполнить проброс портов из интернета на внутренний сервер/сервис в локальной сети (dnat) добавим следующую команду:

/ip firewall nat add chain=dst-nat in-interface=ether1 protocol=tcp dst-port=80 action=dnat to-addresses=192.168.3.10 to-ports=80 comment="http redirect" disabled=no

Если необходимо жестко задать ip-адрес с которого можно подключаться, то укажем его в поле Dst.Address.

7) Подключение и настройка usb-модема Yota 4G

Беспроводное подключение через модем Yota у нас будет в качестве резервного канала на случай выхода из строя основного провайдера.

Вставляем модем в usb-порт роутера. В списке интерфейсов должен появится новый интерфейс lte1.

Теперь переходим в меню ip\dhcp-client и выберем в списке интерфейс lte1.

В поле Add Default Router если оставить yes , будет создан маршрут по умолчанию, который в свою очередь отключит маршрут по основному провайдеру, если он есть. Что бы этого не произошло, и маршрут Yota был прописан в качестве дополнительного мы в поле Default Route Distance можем выставить значение 2 и тогда маршрут примет вид отключенного и будет таковым до тех пор пока, не упадет основной маршрут у которого Distance — 1. Но такой маршрут в последствии нельзя будет редактировать (например, задать комментарий), поэтому пока в поле Add Default Router поставим no и создадим маршрут сами.

На вкладке Status, убедимся так же, что роутер получил все необходимые настройки от DHCP-сервера модема.

Переходим в меню IP\Routers. Создаем новый маршрут, в поле Gateway укажем адрес — 10.0.0.1. Distance — 2 и комментарий — gw2.

Нажимаем ОК. Получим примерно следующую картинку.

Здесь у меня первый маршрут (gw1), как раз таки приоритетный и рабочий, просто отключен и поэтому в статусе unreachable, а «ётовский» как раз активный.

Затем добавим два правила на firewall"е. Одно правило для маскарадинга (snat), другое запрещающее любой не разрешенный входящий трафик на интерфейсе lte1.

/ip firewall nat add action=masquerade chain=srcnat out-interface=lte1 /ip firewall filter add chain=input action=drop in-interface=lte1 comment="drop input yota"

7) Настройка SNTP-клиента.

Для отображения корректного времени на устройстве, необходимо настроить SNTP-клиент который в свою очередь будет получать точное время от внешних ntp-серверов. Для этого переходим в меню System\SMTP Client отмечаем галку Enable и вводим ip-адреса первичного и вторичного серверов времени. Нажимаем ОК для сохранения настроек. Для получения самих адресов воспользуемся командой nslookup, например на адрес ru.pool.ntp.org.

А вот для того что бы выставить корректный часовой пояс без ввода команд не обойтись. Для этого в терминале набираем:

/system clock set time-zone-name=Europe/Moscow

Кроме вышеперечисленной команды, добавим сами серверы времени:

/system ntp client set enabled=yes primary-ntp=188.134.70.129 secondary-ntp=46.8.40.31

Посмотреть время на устройстве:

/system clock print

8) Настройка IPTV

Для того что бы настроить IPTV на роутере микротик необходимо предварительно добавить модуль multicast. Для этого переходим на сайт производителя. Выбираем серию устройств для которой будет скачивать пакет. В данном случае это mipsbe... RB700 series . Выбираем All package и скачиваем файл all_packages-mipsbe-x.xx.zip к себе на компьютер. Убедимся, что версия пакета соответствует текущей версии RouterOS, иначе придется обновить и систему тоже. (см. ниже).

Открываем архив all_packages-mipsbe-x.xx.zip и извлекаем от туда фаил multicast-x.xx-mipsbe.npk. В Winbox переходим в меню Files и перетаскиваем мышкой наш файл в окно Files List. Дожидаемся окончания процесса загрузки. Перезагружаем роутер.

Проверяем что пакет multicast установлен в System\Packages.

Что в свою очередь активирует новое дополнительное меню IGMP Proxy в разделе Routing. Открываем Settings и ставим галочку Quick Leave, что по идее должно увеличить скорость переключения каналов, нажимаем Apply для сохранения настроек.

/routing igmp-proxy set query-interval=1s query-response-interval=1s quick-leave=yes

Затем нажимаем «+» и создаем два IGMP Proxy интерфейса, один для внешней сети, который будет принимать поток многоадресной рассылки от провайдера, один для внутренней сети за микротиком, куда трафик будет дальше поступать к устройствам локальной сети.

Создаем первый IGMP proxy интерфейс, который смотрит в сеть провайдера, в нашем случае это ether1 (WAN), в поле Alternative Subnets укажем сеть вещания IPTV (если известна), если нет то поставим 0.0.0.0/0. Отметим галочку напротив Upsteam.

/routing igmp-proxy interface add alternative-subnets=0.0.0.0/0 comment="" disabled=no interface=ether1 threshold=1 upstream=yes

Теперь добавим второй IGMP proxy интерфейс, к которому подключены устройства внутренней сети, компьютер или IPTV-приставка. Задаем внутренний локальный интерфейс, нажимаем ОК.

/routing igmp-proxy interface add comment="" disabled=no interface=bridge1 threshold=1 upstream=no

Следующим шагом, необходимо создать правило на файрволе, разрешающее входящий IGMP-трафик, иначе ничего работать не будет. Для этого, в меню IP – Firewall, на вкладке Filter Rules, добавляем запись: Chain – input; Protocol — igmp; Action – accept. Помещаем созданное правило в начало списка, перед запрещающими.

/ip firewall filter add chain=input action=accept protocol=igmp

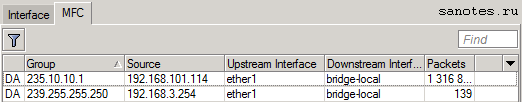

Если, мы все правильно настроили, то на вкладке IGMP Proxy\MFC должны появиться динамические правила, а так же пакеты, идущие через них.

Для работы IPTV через wi-fi, нужно в свойствах беспроводного интерфейса wlan1 на вкладке Wireless выставить значение параметра Multicast Helper в Full.

/interface wireless set wlan1 multicast-helper=full

9) Обновление MikroTik RouterOS

Для выполнения процедуры обновления RouterOS скачиваем прошивку с официального сайта. Выбираем, для какой серии устройств будем скачивать пакет обновления. Нас интересует mipsbe... RB700 series . Выбираем Upgrade package. Скачиваем npk-фаил.


Затем, переходим в меню Files и перетаскиваем мышкой наш фаил в окно Files List. Дожидаемся окончания процесса загрузки, после чего, файл должен отобразится в окне Files List.

Затем, перегружаем роутер. После перезагрузки версия RouterOS будет обновлена.

Продолжаю рассказ про замечательную серию устройств из Латвии, которые зарекомендовали себя как функциональные и надежные девайсы. В данной статье я подробно рассмотрю вопрос базовой настройки роутеров mikrotik на примере бюджетной и самой популярной модели RB951G-2HnD. Данная инструкция подойдет практически к любой модели, так как все они сделаны на базе одной и той же операционной системы.

Роутеры Mikrotik routerboard достаточно давно появились на рынке, но так до сих пор и не завоевали большую популярность. Хотя свою нишу заняли. Лично я считаю, что это отличный роутер для дома, по надежности у него нет конкурентов. Это действительно маршрутизатор, который можно один раз настроить и забыть. Лично мне еще ни разу не попадалось устройство, которое бы приходилось принудительно перезагружать, чтобы вывести его из комы, как это часто бывает с другими бюджетными железками.

Распространение среди домашних пользователей сдерживает в первую очередь сложность настройки. И хотя более ли менее продвинутому пользователю может показаться, что ничего тут сложного нет. Но на самом деле есть. И я часто сталкивался с просьбами настроить роутер дома для раздачи интернета по wifi, так как купившие по чьей-нибудь рекомендации пользователи сами не могли полностью настроить нужный функционал, хотя инструкций в интернете хватает.

Этот пробел я хочу восполнить и написать подробную пошаговую инструкцию по настройке микротика с нуля для чайников на примере самой подходящей для дома модели RB951G-2HnD. У меня давно подготовлена личная шпаргалка в виде текстового файла. По ней я буквально за 10 минут настраиваю роутер и отдаю пользователю. То есть реально ничего сложного нет, если знаешь, что делаешь. На основе этой шпаргалки я и напишу материал.

Описание Mikrotik RB951G-2HnD

Вот он, герой сегодняшней статьи — . Его описание, отзывы и стоимость можно быстро проверить на Яндекс.Маркете . По количеству отзывов уже можно сделать вывод об определенной популярности этого роутера.

Внешний вид устройства.

Важной особенностью этого роутера, которой лично я активно пользуюсь, является возможность запитать его с помощью специального poe адаптера .

На изображении он справа. Берется стандартный блок питания от роутера и poe адаптер. Блок питания подключается к адаптеру, а от адаптера уже идет патч корд в первый порт routerboard. Маршрутизатор можно повесить на стену в любое место, нет необходимости привязываться к розетке. Сразу отмечу, что запитать роутер можно только poe адаптером микротика. У него другой стандарт и привычные poe свитчи 802.3af не подойдут.

Существует похожая модель RB951Ui-2HnD . Она отличается от описываемой мной только тем, что у нее 100Mb порт, а у RB951G-2HnD 1Gb . Если для вас эти отличия не принципиальны, то можете покупать более дешевую модель. В остальном они идентичны.

Будем потихонечку двигаться дальше. Как проще всего настроить микротик? Я для этого использую стандартную утилиту winbox . Можно пользоваться и web интерфейсом, но лично мне намного удобнее winbox. Так что для продолжения настройки скачивайте ее на компьютер.

Сброс настроек роутера

Подключаем роутер к сети, подаем питание и запускаем на компьютере winbox. Переходим на вкладку Neighbors и ждем, когда утилита найдет наш микротик. Это может занять какое-то время. На всякий случай можно нажать Refresh , если роутер долго не обнаруживается.

Нажимаем на мак адрес устройства, он должен будет скопироваться в поле Connect To . Пароль по-умолчанию для входа в роутеры mikrotik — пустой, а пользователь — admin . Вводим имя пользователя, поле с паролем оставляем не заполненным. Нажимаем connect. Нас встречает информационное окно, в котором приведено описание стандартных настроек.

Здесь их можно либо оставить, либо удалить. Я всегда удаляю, так как стандартные настройки чаще всего не подходят под конкретную ситуацию. Приведу несколько примеров, почему это так:

1. Я запитал свой роутер по первому порту через poe адаптер и поэтому вынужден использовать этот порт как локальный. В настройках по-умолчанию этот порт используется как wan порт для получения интернета от провайдер.
2. В настройках по-умолчанию установлено автоматическое получение настроек от провайдера по dhcp. Если у вас другой тип подключения, то вам стандартная настройка не подходит.
3. По-умолчанию устанавливается адресное пространство 192.168.88.0/24. Мне лично не нравятся сетки по-умолчанию, так как если в них случайно воткнуть новое устройство, где будет так же забит умолчательный адрес, то в сети начнутся проблемы. Дома может это и не актуально, но в коммерческих организациях мне приходилось с этим сталкиваться. Поэтому я на всякий случай сетку всегда меняю.

Так что мы нажимаем Remove Configuration , чтобы удалить настройки. После этого роутер перезагрузится. Ждем примерно минуту и подключаемся к нему снова.

Если вы по какой-то причине не удалили сразу предустановки, то выполнить сброс настроек в mikrotik на заводские можно позже. Для этого надо в терминале набрать сначала system , а затем reset . У вас спросят подтверждение и после этого routerboard перезагрузится с заводскими настройками.

Обновление прошивки

После очистки настроек я рекомендую сразу выполнить обновление прошивки роутера Mikrotik. Для этого идем в раздел Download официального сайта и скачиваем нужный файл. В данном случае это платформа mipsbe , пакет для загрузки Main package . Загружаем его на компьютер и подключаемся к роутеру с помощью winbox. Выбираем слева раздел Files . Затем открываем рядом два окна — один с файлом прошивки, второй с winbox и перетаскиваем мышкой файл из папки в winbox в список файлов.

Дожидаемся окончания загрузки прошивки и перезагружаем микротик. Прошивка обновится во время загрузки роутера. Подождать придется минуты 3. Поле этого снова подключаемся к устройству. После обновления прошивки, нужно обновить загрузчик. Делается это в пункте меню System — RouterBoard . Заходите туда, проверяете строки Current Firmware и Upgrade Firmware . Если они отличаются, то жмете кнопку Upgrade . Если одинаковые, то можно ничего не делать.

Проверить версию установленной прошивки можно в разделе System — Packages .

В моем случае версия прошивки — 6.33.3. В будущем, когда на роутере будет настроен интернет, обновляться можно автоматически в этом разделе, нажимая на Check For Updates .

Прошивку обновили, можно приступать к настройке.

Объединение портов в бридж

Одной из особенностей роутеров mikrotik routerboard является отсутствие предустановленных настроек портов. Объясняю на пальцах, что это такое. Покупая обычный бюджетный роутер, вы увидите подписи к портам. На одном из них обязательно будет написано WAN, на других либо ничего не будет написано, либо LAN. То есть у вас уже будет один порт настроен определенным образом для подключения интернета и остальные порты будут объединены в switch для удобства подключения оборудования.

В Mikrotik не так. Там все порты равнозначны и WAN портом может стать абсолютно любой, какой пожелаете. Так как я 1-й порт использую для подключения питания, в качестве WAN у меня будет выступать 5-й порт. А все остальные я объединю в единую сеть с помощью bridge и добавлю к ним wifi интерфейс.

Будем считать, что 1-й порт у нас мастер-порт, хотя это не обязательно, мастер портом может стать любой свободный порт. Укажем всем остальным портам использовать его в качестве мастера. Для этого в winbox идем в раздел Interfaces , выбираем ether2 , два раза нажимаем на него мышкой и попадаем в его настройки. Там ищем поле Master Port , в выпадающем списке выбираем ether1 .

Сохраняем настройку. То же самое проделываем для всех остальных портов, кроме 5-го. Напротив настроенного порта должна появиться буква S .

Мы объединили порты с 1 по 4 в свитч, теперь объединим их с wifi интерфейсом в bridge. Для этого идем в раздел Bridge , нажимаем на плюсик и жмем ОК. Все настройки оставляем по-умолчанию.

У нас появился bridge1. Переходим на вкладку ports и жмем плюсик. Выбираем ether1 и жмем ОК.

Вас отключит от роутера. Так и должно быть, подключайтесь снова. Идем в тот же раздел и еще раз нажимаем плюс и добавляем интерфейс wlan1 . Должно получиться вот так:

Мы объединили все необходимые интерфейсы в бридж для организации единого пространства для всех подключенных устройств.

Настройка статического IP

До этого мы подключались к роутеру по МАК адресу. Сейчас можно ему назначить статический локальный ip адрес, по которому он будет доступен в сети. Для этого идем в раздел IP -> Addresses и жмем плюсик.

Указываете в разделе Address любую подсеть. Я выбрал 192.168.9.0 . Соответственно микротику мы назначаем адрес 192.168.9.1/24 . В качестве интерфейса выбираем bridge1 . Поле Network можно не заполнять, оно заполнится автоматически. Теперь наш роутер доступен и по локальным интерфейсам, и по wifi (который еще предстоит настроить) по адресу 192.168.9.1.

Настройка интернета в микротик

Сейчас самое время подключиться к провайдеру и настроить интернет. Тут трудно охватить все возможные варианты подключения. Их может быть много. Я рассмотрю два самых популярных способа:

1. Вы получаете настройки от провайдера автоматически по dhcp.
2. Провайдер дал вам готовые настройки и вы их вводите вручную.

Как я уже писал ранее, для подключения к провайдеру мы будем использовать 5-й порт. Подключайте провод провайдера.

Для получения настроек по dhcp переходите в winbox в раздел IP -> DHCP Client и жмите плюсик. Выбираете интерфейс ether5 и жмете ОК.

Если вы все сделали правильно, то увидите, какой IP адрес получили. В разделе IP -> Addresses будет информация о настройках.

Рассмотрим вариант, когда провайдер выдал все настройки и вам нужно самим их задать. Будем считать, что наши настройки интернета следующие:

Сначала укажем IP адрес. Делаем все то же самое, что и в предыдущем пункте при настройке статического IP. Только теперь вместо интерфейса bridge1 указываем ether5 и вводим соответствующий адрес — 192.168.1.104/24 . Тут мы сразу указали и адрес и маску подсети.

Дальше нам нужно установить шлюз по-умолчанию. Без этого обязательного шага интернет не заработает. Идем в раздел IP -> Routes и жмем плюсик для добавления шлюза по-умолчанию. В Dst. Address оставляем как есть 0.0.0.0/0 , а в поле Gateway вписываем шлюз провайдера и жмем ОК.

Уже сейчас интернет должен заработать, но без указания DNS сервера обращаться можно только по прямым ip адресам. Например можно пропинговать ip адрес серверов гугла. Открываем New Terminal и проверяем.

Теперь установим DNS сервер. Для этого идем в IP -> DNS , в поле Servers вводим адрес dns сервера провайдера. Если у вас их два, то нажав на треугольничек, направленной вершиной вниз, вы можете ввести еще одно значение. Обязательно ставите галочку напротив Allow Remote Requests .

На этом все, мы полностью установили настройки интернета провайдера. Можно проверить и пропинговать привычный адрес сайта.

На самом маршрутизаторе уже есть выход в интернет. На нам нужно его настроить для пользователей. Для этого продолжаем настройку mikrotik.

Настройка dhcp сервера

Для того, чтобы подключенные устройства могли получать сетевые настройки автоматически с роутера, на нем необходимо настроить DHCP сервер. Делается это не сложно, я сейчас по шагам все распишу. Идем в IP -> DHCP , переходим на вкладку DHCP и нажимаем DHCP Setup . Нам предлагают выбрать интерфейс, на котором будет работать сервер. Выбираем bridge1 .

Жмем next. Теперь нужно выбрать адресное пространство, из которого будут выдаваться ip адреса. По-умолчанию указана подсеть, в которую входит ip адрес роутера. На это подходит, оставляем значение по-умолчанию 192.168.9.0/24 .

Теперь нужно указать диапазон адресов, которые будут выдаваться клиентам. Если вам не принципиально и вы не знаете, зачем его нужно менять, то оставляйте как есть. Будут использованы все свободные адреса подсети.

На последнем этапе вводим адрес dns сервера, который будет выдаваться клиентам. Это может быть как сам микротик, так и dns сервер провайдера. Это не принципиально, но лучше указать сам роутер. Так что пишем туда локальный адрес 192.168.9.1 .

Следующий параметр оставляем по-умолчанию и жмем Next. На этом настройка dhcp сервера для локальной сети закончена.

Если мы сейчас проводом подключим любого клиента к mikrotik, то он получит сетевые настройки, но в интернет выйти не сможет. Не хватает еще одной важной настройки — NAT.

Настройка NAT

NAT это преобразование, или как еще говорят трансляция сетевых адресов. Я не буду рассказывать, что это такое, можно самим почитать в интернете. Все современные роутеры имеют функцию NAT для обеспечения доступа к интернету абонентов. Так что мы тоже настроим NAT в mikrotik.

Идем в раздел IP -> Firewall , открываем вкладку NAT и жмем плюсик. На вкладке General указываем только один параметр Out. Interface — ether5 (интерфейс подключения к провайдеру), все остальное не трогаем.

Переходим на вкладку Action, выбираем в выпадающем списке masquerade . Остальное не трогаем и жмем ОК.

Все, NAT настроили. Теперь если подключить клиента проводом в один из портов, то он получит сетевые настройки по DHCP и будет иметь доступ к интернету. Нам осталось самая малость — настроить wifi для подключения беспроводных клиентов.

Настройка wifi точки доступа в mikrotik

Наш роутер почти готов к работе. Осталось только настроить wi fi точку доступа и можно про него забывать:). Настройка wifi в микротике заслуживает отдельной статьи. Там очень много нюансов и возможностей. Мы сейчас сделаем самую простую настройку, которая подойдет и полностью удовлетворит потребности домашнего wifi роутера. А для более глубоких познаний можно будет воспользоваться отдельным материалом на эту тему.

Первым делом активируем беспроводной интерфейс. По-умолчанию он выключен. Идем в раздел Wireless , выбираем wlan1 и жмем синюю галочку.

Интерфейс из серого станет светлым. Переходим на вкладку Security profiles, два раза жмем мышкой на строчку с профилем default. В поле Mode выбираем dynamic keys . Ставим галочки напротив WPA PSK и WPA2 PSK и aes ccm . В поля WPA Pre-Shared Key и WPA2 Pre-Shares Key вводим пароль от будущей беспроводной сети.

Сохраняем настройки. Возвращаемся на вкладку Interfaces и два раза жмем на wlan1, открываются настройки wifi интерфейса микротика. Переходим на вкладку Wireless. Выставляем настройки как у меня на скриншоте.

Обращаю внимание на следующие настройки:

• SSID — имя вашей беспроводной сети. Пишите то, что хочется.
• Frequency — частота, соответствующая одному из 12-ти каналов. Самое первое значение это первый канал и так далее. Тут рекомендуется выбрать тот канал, который в вашем конкретном случае менее всего занят другими точками доступа. Если вы не знаете что это за каналы и как их проверить, то не обращайте внимания, может выбрать любое значение из списка.

Сохраняете настройки, нажимая ОК. Все, wifi точка доступа на mikrotik настроена, можно проверять. Запускаете любое устройство, ищете вашу сеть, вводите пароль доступа и проверяете интернет. Все должно работать.

На этом основная настройка микротика закончена, но я рекомендую выполнить еще несколько настроек для удобства и безопасности.

Смена пароля администратора по-умолчанию

Как я уже писал ранее, пароль администратора по-умолчанию в mikrotik не задан, он пустой. Имя пользователя — admin . Давайте установим свой пароль для ограничения доступа посторонних к настройкам. Для этого идем в раздел System -> Users . Выбираем единственного пользователя admin , жмем правой кнопкой мыши и выбираем самый последний пункт password.

В открывшемся окошке 2 раза вводим свой пароль и сохраняем его. Теперь, чтобы подключиться через winbox нужно будет указать не только пользователя admin, но и установленный пароль.

Настройка времени

Я рекомендую устанавливать правильное время и включать его автоматическую синхронизацию. Это может пригодиться, если вам понадобится посмотреть какие-нибудь логи и сопоставить время. Если оно не будет установлено, то это трудно сделать. Так что настроим его. Идем в System -> Clock , устанавливаем вручную время, дату и часовой пояс.

Сделаем так, чтобы время автоматически обновлялось через интернет. Идем в раздел System -> SNTP Client . Ставим галочку Enabled , в поле с адресами серверов вводим 193.171.23.163 и 85.114.26.194 . Жмем Apply и наблюдаем результат синхронизации.

Теперь часы роутера всегда будут иметь актуальное время.

На этом базовая настройка роутера mikrotik для домашнего пользования закончена. Можно устанавливать его на место и пользоваться.

Заключение

Я привел пример настройки микротика для домашнего пользователя в качестве замены другим популярным бюджетным роутерам. Для более сложной и осмысленной настройки можно воспользоваться моими статьями на эту тему:

Я заканчиваю свой рассказ. Буду рад любым замечания и комментариям на данную тему.

Видео

Онлайн курсы по Mikrotik

Если у вас есть желание научиться работать с роутерами микротик и стать специалистом в этой области, рекомендую пройти курсы по программе, основанной на информации из официального курса MikroTik Certified Network Associate. Помимо официальной программы, в курсах будут лабораторные работы, в которых вы на практике сможете проверить и закрепить полученные знания. Все подробности на сайте . Стоимость обучения весьма демократична, хорошая возможность получить новые знания в актуальной на сегодняшний день предметной области.
